A 类外形产品引脚排列及外形尺寸
发布日期：2024-10-11
阅读：280
A类外形常用于VRH0、VRH1、VRH2、0°集总参数功率分配等产品 | ||||||||||

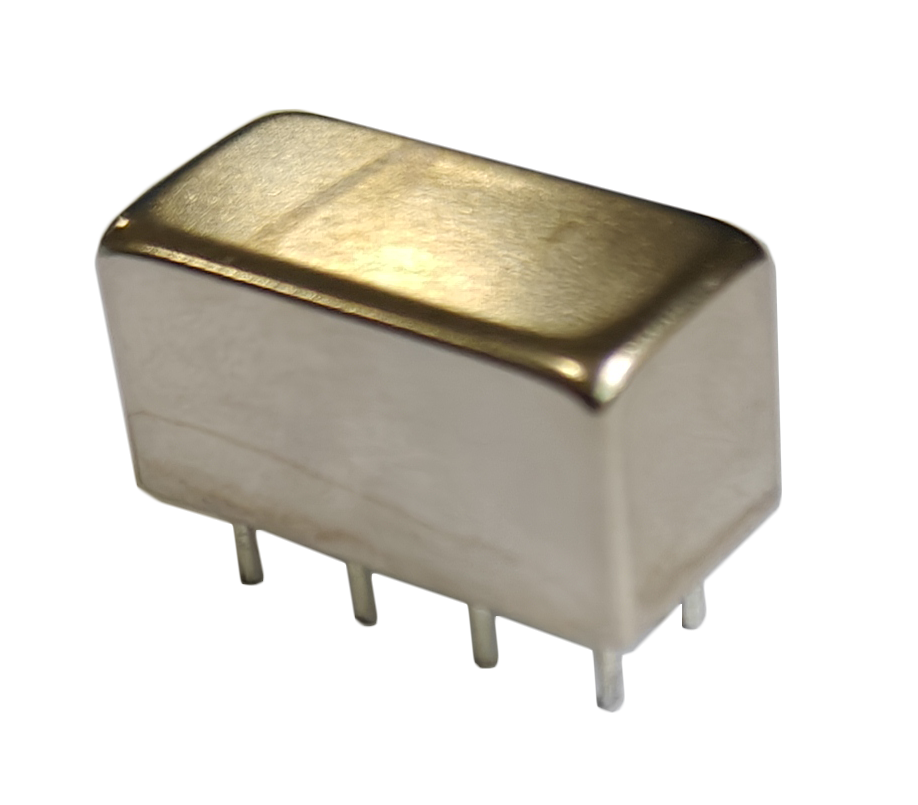

外形图片 | ||||||||||
| ||||||||||

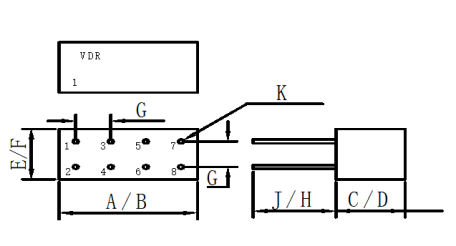

外形结构及尺寸（mm） | ||||||||||
| ||||||||||
封装形式 | A | B | C | D | E | F | G | H | J | K |
A01 | 19.56 | 20.32 | 9.78 | 10.16 | 9.40 | 10.16 | 5.08 | 5.08 | 3.56 | 0.79 |
A06 | 19.56 | 20.32 | 7.24 | 7.88 | 9.40 | 10.16 | 5.08 | 5.08 | 3.56 | 0.79 |
A11 | 12.20 | 12.70 | 6.10 | 6.65 | 5.34 | 5.85 | 2.54 | 5.08 | 3.56 | 0.51 |
